PSG-氣固噴射器
一、概述:
PSG系列氣固噴射器具有結構簡單、運行可靠、節能明顯、維修量少、工程造價和運行成本低,自動化程度高等特點。近幾年來在電廠干除灰、水泥、化工、建材、冶金、食品、飼料等行業的粉體輸送工藝中,是低壓連續輸送的理想設備。

二、原理及特點:
原理:
PSG系列氣固噴射器,以離心風機(空壓機、羅茨風機)為動力氣源,運用氣固兩相流原理,以流態化技術,射流技術和壓差原理相結合,以電動旋轉供料器為供料裝置,將物料送入料氣混合室,物料在料氣混合室流態化的同時,利用雙環狀噴嘴產生的高速氣流將物料送入加速室,以懸浮流進入輸送管道,利用氣力壓差將物料沿管道送入受料倉內。料氣分離,經布袋除塵器過濾后將氣體排入大氣。
特點:
1、投資省、運行成本低、節能明顯
由PSG系列氣固噴射器組成的低壓連續輸送系統,不僅在工程造價上體現其投資省、而且運行成本低。由于無進出料及排氣閥門,無易損件,因此運行費用低,同時使用低壓輸送比空壓機系統輸送要節約能耗30%左右。
2、操作方便
該設備本體控制只有電動旋轉供料器和進氣閥,則設備本體控制只需“啟動”或“停機”操作,設備運行只需巡視,不需要人工值守。由于連續泵工藝系統簡單,所配置的控制系統也相應簡單。根據系統配置,既使采用PLC控制系統,如發生故障,具有報警系統,也可手動控制,不影響系統的正常運行。
3、設備及管道磨損小、使用壽命長
由于采用低壓輸送,設備及輸灰管內流速較低,輸送濃度恒定。因此,系統設備和管道磨損小、使用壽命長。
4、系統布置方便靈活
由于該設備體積小,安裝高度較低,因此在系統布置時方便靈活,可完全滿足工程布置需要。
5、對氣源的品質要求不高
連續泵動力氣源,一般采用離心風機或羅茨風機和壓縮機,無需設立空氣凈化系統。根據系統設計,只對風量和壓力有一定的要求。根據情況也可使用壓氣站氣源。
6、系統可靠性高
①PSG系列氣固噴射器采用離心風機或羅茨風機和壓縮機為動力氣源,由于風機的高性能決定了系統的運行可靠性。
②PSG系列氣固噴射器組成的氣力輸送系統,在現場灰量允許的條件下,可采用兩個灰斗共用一臺泵的布置方式,一般設備數量少,使得整個系統簡潔可靠。
③PSG系列氣固噴射器料氣比穩定,無任何沖擊負荷,無常規氣力輸送工藝中的閥門頻繁動作,設備故障率大大降低。
三.、典型系統工藝流程

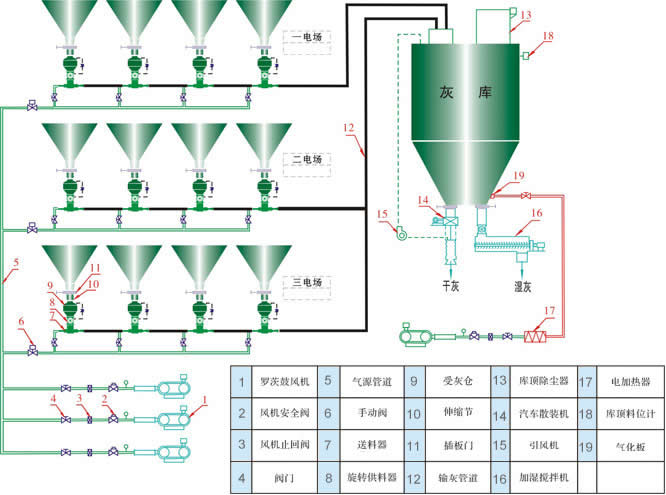

1、典型工藝流程一

2、典型工藝流程二

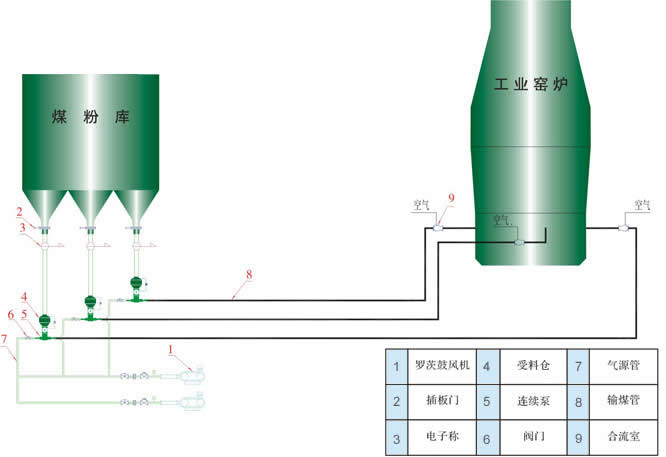

3、典型煤粉噴吹工藝流程三

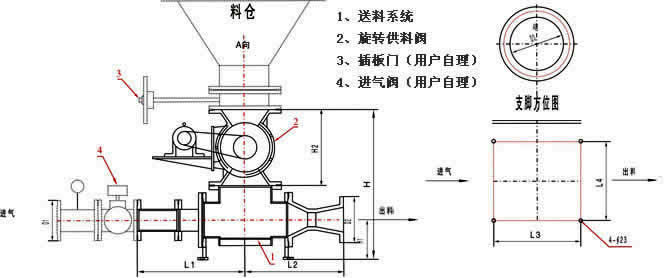

四、設備結構及外型尺寸
五、設備型號及技術參數
1、技術參數:

規格 型號

PSG-0.5

PSG―5

PSG―10

PSG―15

PSG―20

PSG―30

PSG―40

PSG―60

輸送能力(t/h)

0.1-0.5

0.5-5

5-10

10-15

15-20

20-30

30-40

40-60

匹配風機量(m3/min)

≤15

≤15

≤22

≤35

≤45

≤55

≤65

≤75

進氣/出料管道匹配

DN40/ DN40

DN100/ DN125

DN125/ DN150

DN125/ DN150

DN150/ DN170

DN200/ DN200

DN200/ DN200

DN200/ DN250

管內設計流速(m/s)

12-16

工作壓力

≤98.0

泵本體材質

鑄鋼、鑄鐵、不銹鋼(Q235-B)(16MnR)

供料器配置功率

0.35

1.5

2.2

2.2

2.2

3.0

3.0

4.0


六、選型原則及適用條件
1、選型原則:
選用PSG系列氣固噴射器為核心設備組成的氣力輸送系統,首先用戶應提供:系統要求輸送量、輸送距離、物料的理化參數,物料的最高溫度和正常溫度;若在鍋爐的除塵器下,則應提供除塵器灰斗布置圖及灰量分配等基本參數。然后由公司設計部門提供輸送配置基本方案。如所需氣量、如何分組布置、連續泵型號、進氣管和輸灰管道配置、庫頂除塵器配置,最終由用戶審查確定。
2、適用條件
PSG系列氣固噴射器,由于采用低壓輸送和電動旋轉供料器供料,因此使用范圍受到一定限制,只能在下列條件下才能正常工作,達到設計技術性能。
輸送距離≤300米(實際水平距離)
物料容重≤2.0t/m3(粉體)
最多串泵不超過4臺(即4臺共一輸灰管)
最多并泵不超過4臺(既4根支管共一母管)
物料最高瞬時溫度≤250℃
